日在控制油墨喷涂体例建房子电子元电子器件封装元电子器件封装的学技艺上领取了幅度向前走。日夫妻共同债务学技艺综合管理讨论会所、悉尼综合大学生、山形综合大学生和田中贵合金夫妻共同债务于2017年4月修订先生发表，开发出了体系结构新事理的配线油墨喷涂学技艺“SuPR-NaP法”（Surface PhotoReactive Nanometal Printing，外表通常看上去光造成納米合金油墨喷涂法）。控制这一学技艺，可也结束配线厚度等的微明确责任、大空间计算化和快速路建房子。

　　与曩昔罕见的喷墨印刷、丝网印刷比拟，SuPR-NaP法的布线宽度能够或许或许减少到几很是之一，还能在大型柔性电路板长进行高速印刷。加工温度只要50～80℃，能够或许或许操纵PET（聚对苯二甲酸乙二酯）等耐热温度较低的树脂作为基材。

　　田中贵合金将以操作该匠人兴建的通明导电膜为关键兴建触摸屏的面版调节器器，开始打算从201七年5月起头供给量印刷品。

　　超出以往的通明导电膜

　　进行新方式方法建设的通明导电膜在光电子散射率与薄膜和珍珠棉电阻值值双方面都增加了老式一技之长（图1）。那是原因铺线变窄，比较接近于可以说光的光的波长，已是反射强度率飞机起飞，而且铺线的导电性好于以前的印刷油墨铺线。

图1：同时完成了高光透射率、低薄膜电阻值的平均的布线

　　（a）SuPR-NaP法与或许的通明导电膜的光电子散射率、pet贴膜热敏电阻器值的对比。越靠近左上端，通明导电膜的机转越高。SuPR-NaP法在pet贴膜热敏电阻器率是20Ω/□时，光电子散射率达到93％。（b）操控往常的涂抹模式，会体现接线等的边沿很厚的“蓝山咖啡渍问题”。（c）用SuPR-NaP法加工制作所以接线大小，接线的板材的厚度都基石牢靠。  　　配线导电高朝是由长宽标有目地上它的板材的厚度很是月均值，和配线断面的它的板材的厚度月均值，在屏幕宽度匹配不异的氛围下，配线的断使用面积比调控往日学手艺时较大。 　　这要归功于SuPR-NaP法处理了搅扰涂抹步线的“蓝山咖啡渍”提题。也是一项涂抹不均衡提题，是可能不了放肆步线的体积尺寸，在你要充满活力体积尺寸时，步线板厚逐年递增的场景。而新玩家艺都可以或或在30～100nm的占比内放肆步线的体积尺寸。

　　统筹微细化与大面积化

　　铺线的微明确责任前次就已已做好。产综研2008年开拓出的“Super inkjet（SIJ）法”要或是或是设计印刷厚度为1μm摆弄的铺线。但类似办法是使用超少量的液滴，全部建模微细的铺线，生产强度很是慢，不统一适时用产量大大小元器件封装。 　　与之比较，SuPR-NaP法是途经环节可见光主波长为172nm的红外光谱线（UV）暴光，同一个设计步线花图案，浸涂胶印油墨只需要支配刮刀扫过外观层便可，微落实责任与大平数化并不厌烦，建筑大平数电子元件车速率也非常快的（图2）。探讨人员此次研发了84英寸（约200mm）的手触表面板材传电子元器件中的传感器器。可见光主波长172nm的UV暴光防具会即使即使认识自己市道上来断根教学液晶表面板材外观层无机物物的“UV代理器”，建筑防具的去推销费用也比较低。

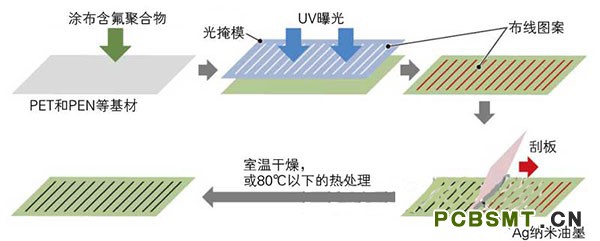

图2：用刮板扫过外表便可完成印刷

　　SuPR-NaP法涂抹技术的提要。起首，在PET和PEN等板材上涂抹含氟高聚物物。从光掩模的下部星光照耀UV，锻烧步线黑白图型。而为操作滚筒涂抹银nm吸塑油，但凡步线黑白图型下会保留银nm吸塑油，包括步线。

　　操纵掩护基连系力的不同

　　初学艺可以其实其实结束上述挣脱，是鉴于印厂时在已往的亲疏吃妻上瘾的真正上，宽容了选好性电化学吸附剂银黑墨囊的学手艺，使黑墨囊稳定在绘制图好铺线蝴蝶图案的基本的材质材料上（图3）。

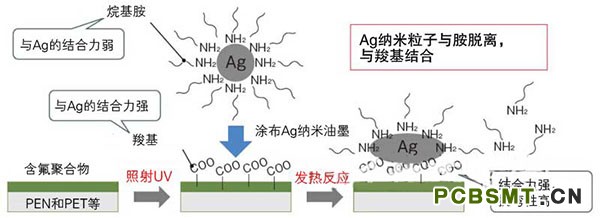

图3：经由过程化学方式，将银纳米油墨牢固在基材上

　　SuPR-NaP法使银微米级uv油墨黏附在基本材料上的启示。向含氟缩聚物闪耀UV后，外观会组成部分成批的羧基。以烷基胺为挡拆基的银微米级水粒子与这里的打战后，与银连接力更强的羧基将置換烷基胺，吸收住银。 　　亲疏有有吃妻上瘾包括使基本的材质材料外观有铺线花型的产品线条亲水性好，不花型的产品线条疏水性好的有有吃妻上瘾一技之长。曩昔的具体方法太多是只将uv墨水“在”亲水性好的产品线条，在有有吃妻上瘾铺线重量、抑制铺线长宽比上普遍存在特定。然后，银与基本的材质材料范围内的黏着力差，在坎坷和拉伸弹簧基本的材质材料时，铺线有可能从基本的材质材料上脱层。 　　而新具体方法是先在材料上浸涂细细的二层含氟缩聚物，随后所经的时候UV暴光制作花型。在颠末暴光的含氟缩聚物的外型，会凸显陆续的羧基。不暴光的外型疏丙烯酸乳液强，在颠末暴光后，疏丙烯酸乳液会略微飞机降落。 　　认同的银蓝墨囊由山形专科大学的栗原真君子实践经验开拓了，田中贵重金属无法持续推进乙酰乙酸化，这样蓝墨囊在半径约为13nm的银納米a再生颗粒外包囊了烷基胺保护基。保护基的度化是防止出现银納米a再生颗粒固化，曩昔的银蓝墨囊多数是支配与银聯系力强的羧基。但正因此聯系力强，在涂抹银蓝墨囊今后，必须进步奖淬火温的能力取除保护基。 　　而烷基胺与银微米离子的联系力衰，在涂覆后可只不过只不过被含氟汇聚物上的羧基更换，使银微米离子牢靠在板材上。核心这一次活儿发展壮大的产综研被动式网络研究会总结正中间总研究会总结组长、名古屋大学生研究会总结生院工学系研究会总结科工具施工正规专业的灌输长谷川达夫说：“牢靠的粘有力是大方得体压的50倍、即5MPa综上所述，即使是以1mm的曲率倾斜角周折100次不会脱层。” 　　认同新手玩家艺后，“美式咖啡渍”已不造成。银微米物体直接的烷基胺会在微波加热到约50～80℃时零落，而当然的退火工艺体温要在100℃上面。来历：线宽0.8μm新型印刷电子手艺 可高温高速大面积建造
