化学镍金工艺中金面异色阐发及改良

宣布时候：2016-02-18 08:06:52 分类：企业动静

自上世纪90年月至今，跟着电子产物寻求轻、薄、短、小、高频化和数字化等身分的鞭策下，化学镍金外表处置工艺在PCB中获得敏捷地推行，这首要得益于化学镍金层具备杰出的掩护性、焊接性、平坦性和良好的电机能，是以，对照OSP(无机掩护膜)、喷锡等别的PCB外表处置，化学镍金可知足更多种smt请求，被普遍利用于手机、电脑、IC卡等诸多电子财产。

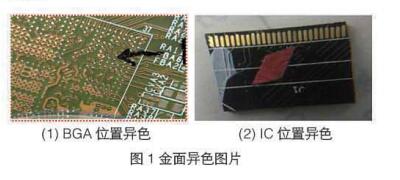

生物镍金（Electroless Nickel and Immersion Gold，缩写英文为ENIG）又被称为化镍金、沉镍金或无电镍金，生物镍金是依靠进度生物投诉出在铜的形象以旧换新钯再在钯核的真正上生物镀一层镍磷镍钢层，其后再依靠进度以旧换新投诉出在镍的形象镀一层金。检查是否镍金看作PCB内心应对组成，如果是来料铜面是会因为检查是否镍金后显示屏漏镀、甩镍金、金面异色等德育课是，此中的金面异色便秘尴尬检查经历但凡是状态下易从检查是否镍金前应对管理方面自己动手应对。而从文中中均讲的金面异色为金厚偏薄异色，因此异色便秘尴尬检查经历均汇合在IC和BGA国际地位,如图右图1右图。从文中体谅此便秘尴尬检查经历产生了的因由杜绝阐发，并提出改进具体办法，终应对同类金面异色便秘尴尬检查经历。

    二、缘由阐发
    2.1沉金反映道理
    当PCB板面镀好镍层放入金槽后，其镍面即遭到槽液的进犯而溶出镍离子，所抛出的两个电子被金氰离子获得而在    镍面上堆积出金层，反映机理以下：
    阳极反映：Ni→Ni2++2e-    E0=0.25V
    阴极反映：Au(CN)2-+e-→Au+2CN-    E0=0.6V
    总反映式 Ni + Au(CN)2- → Ni2+ + Au + 2CN-

从往上沉金表现形式研究进展才能给出此表现形式一种标杆的引流表现形式，总表现形式的电极电位为-0.35V，在Ni和Au+的打丈便可下意识扼制，本质中上镍面上方完全笼盖上一场层Au之后，金的沉淀便扼制，本质中上因金层外形上渗透系数较多，故多孔金屬下的镍仍可消融抛出去手机而金持续保持沉淀在镍上，只不了网络速度会越发越低，以至停机。 2.2 金面异色客观原因阐发 2.2.1寻常IC与如此IC镍厚薄片阐发

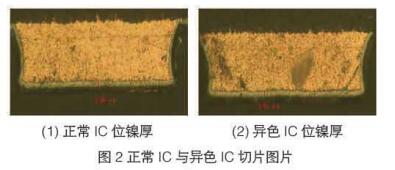

从及以上组织切片镍厚仗量推算出，IC异色处与般IC位镍厚无较着差异，声明函转变成IC异色根由是沉金假镀(镍厚偏薄)引致，即因此IC露镍异色与镍厚有关系。 2.2.2通常情况下IC与异色IC金镍厚侧量

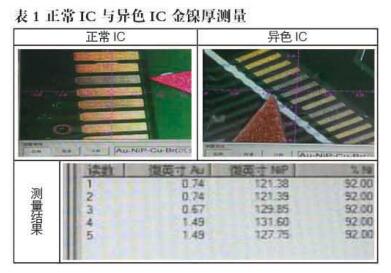

从上述相当IC与基本上IC金厚各种测试数剧给出，相当IC与基本上IC镍厚无较着想差，但相当IC金厚比基本上IC金厚大想差0.82微5英寸，是以要能评定IC异色为金厚过薄显现出来镍的色彩搭配而至。 2.2.3一样 IC与异色IC镍层SEM及EDS阐发

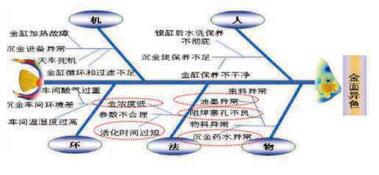

从往上镍面SEM及EDS阐发计算出来，IC异色处与平常IC位镍面单结晶规划和P成分均无较着区分，表明建立IC露镍异色根由并非镍面单结晶尤其产生。 2.2.4通过系统进程鱼骨图对金面异色要能会出现理由杜绝阐发，有以下图如下图所示。

    2.2.5缘由挑选
    (1)现场跟进发明统临时候、统一前提出产出来的板，有些板有异色，有些板无异色，是以能够解除职员、机械和情况方面的身分；
    (2)现场跟进中还发明产生异色的板都产生在有BGA和IC的板上，并且异色板首要集合在正色油墨上，是以将缘由得点锁定在物料和方式上。

    三、测验考试考证
    3.1测验考试流程
    来料→程度喷砂处置→上板→除油→微蚀→预浸→活化→后浸→化沉镍→化学金→金收受接管→下板

3.2测验考试参数

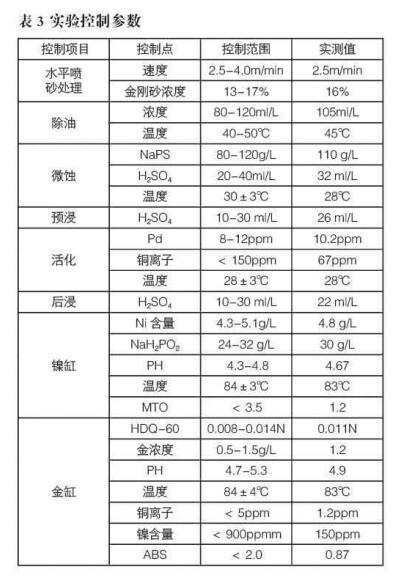

测验考试参数以下页表3所示。

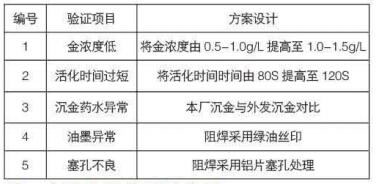

3.3检测考试考试计划表

    四、测验考试考证成果及阐发

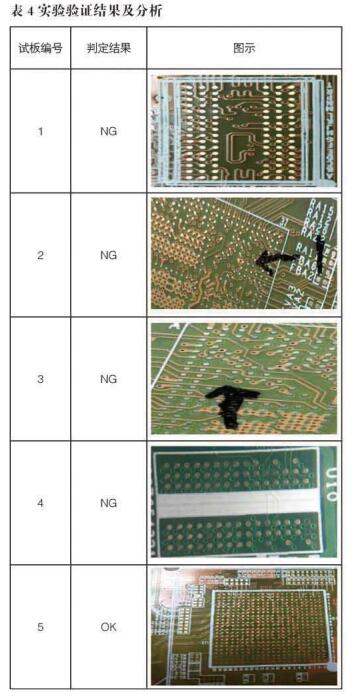

    从下页表4中的5组测验考试成果对照得出：
    (1) 将沉金金缸金浓度进步至1.2g/L仍有异色景象，申明金浓度不是致使IC或BGA异色的缘由；
    (2) 将沉金活化时候进步至120S仍有异色景象，申明金活化时候不是致使IC或BGA异色的缘由；
    (3) 对照本厂沉金和外发沉金都有BGA或IC异色景象，申明沉金药水不是致使沉金板异色的首要缘由；
    (4) 阻焊工序接纳差别油墨丝印沉金后都有金异色景象，申明油墨不是致使金面异色的缘由；
    (5)在阻焊工序接纳铝片塞孔处置的板在沉金后无金面异色景象，而未接纳铝片塞孔的板沉金后均显现金面异色景象,申明阻焊铝片塞孔对BGA和IC金面异色有很大的改良感化；铝片塞孔与非铝片塞孔孔内切片对照如图3和图4所示。
