有所作为起飞刚度好的高层生产赚了钱的法，也可以或者从印刷钱路板的品类、宽度、加工制作施工工艺和資料等多个弧度动手能力。

一、印制线路板尺寸设想的对本钱的影晌

原始尺寸的敷铜板尺寸过大，加工起来不便利，偶然候乃至没法放入印制线路板加工装备中停止加工，是以须要起首将它切割成几多块加工尺寸巨细的敷铜板。至于加工尺寸的详细巨细，则须要按照建造装备环境、每块印制线路板的尺寸和一些工艺参数来肯定。这些工艺参数除印制电路图形自身须要的长度和宽度外，还要包罗往电子产物框架上牢固印制线路板的螺钉孔所耗损的宽度，形状加工的工艺留量，化学镀、电镀与侵蚀时的夹具夹持留量，多层印制线路板时的定位销留量，层间的对位标记留量，印制线路板建造厂商的标记留量，印制线路板的边宽等，此中有的工艺参数保举值可以或许向敷铜板出产厂商或经销商讨取。印制线路出产加工时，可以或许按照上述数据来肯定将一块大的原始尺寸的敷铜板事实裁成几多块加工尺寸的敷铜板、是纵向裁切仍是横向裁切、可不可以或许停止套裁等等。

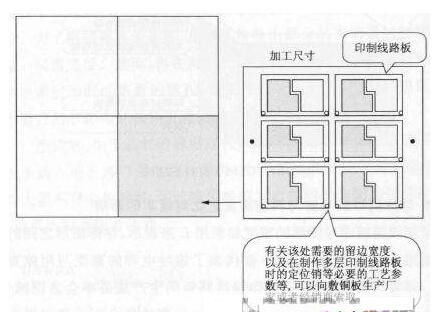

图4.86 是一个原始尺寸敷铜板的裁切举例。它是将一块原始尺寸的敷铜板裁切成了4 块加工尺寸的敷铜板，而每块加工尺寸的敷铜板包罗了6 块印制线路板。若是印制线路板的纵向尺寸增大1mm ，那末每块加工尺寸的敷铜板就只能裁切成了4 块印制线路板，无疑这将使印制线路板的本钱增添到了6 块印制线路板时的150% 。因而可知，按照敷铜板的原始尺寸，公道的设想印制线路板的尺寸的主要性。

敷铜板原始尺寸与印制线路板巨细

二、印制线路板的层数对本钱的影晌

印制线路板跟着层数的增添，建造本钱会急剧增添，是以有可以或许因为一念之差而造本钱钱的大幅差别。若是你设想一个6 层的印制线路板碰到坚苦时，切不可轻言抛却，或许大笔的经济效益就在你的对峙一下的尽力当中;不过，这也很不轻易勉为其难，因为当碰到这类工作时，大都环境下设想者都可以或许绝不踌躇地去挑选设想一个8 层的印制电路。

三、CEM-3 资料

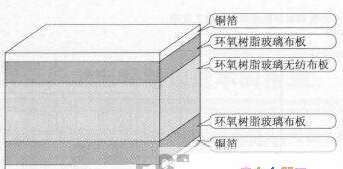

建造双面印制线路板所利用的双面敷铜板，除普遍利用的双面环氧树脂玻璃布敷铜板以外，另有一种低本钱的CEM-3 资料，参见图4.87. 其布局是将原有双面环氧树脂玻璃布敷铜板中作为基材的较厚的环氧树脂玻璃布改做成很是薄的两个薄片，这时辰辰因为强度不够，而在两个薄片环氧树脂玻璃布之间夹入环氧树脂玻璃无纺布，从而降落了本钱。CEM-3 资料质地较软，除可以或许零丁利用外，还可以或许作为多层刚性印制线路板的芯材利用。

CEM-3资料的布局

四、导体图形的线宽与空隙宽度之比对本钱的影晌

印制线路板中导图形的宽度若是用L 来表现，导体图形之间的空隙宽度用S 来表现，那末LIS 就代表了该导电带的宽度与空隙宽度之比。跟着这个比值的减小，印制线路板的出产制品率会急剧削减，本钱也会上升。这类景象在电路密度比拟高的场所下表现得更加较着。是以，切不可肆意地减小LIS 的值。

五、通孔的孔径对本钱的影晌

在接纳钻头对印制线路板打孔的环境下，当孔径低于某个数值后，钻头的一次钻进深度会急剧延长。也便是说一样打一个孔，钻孔径小的孔时，钻头须要屡次加入散热，因而就会降落出产效力，进步本钱。以是，不要随便减小通孔的孔径;并且还该当尽可以或许地削减通孔的数目。

六、用银浆料添补通孔

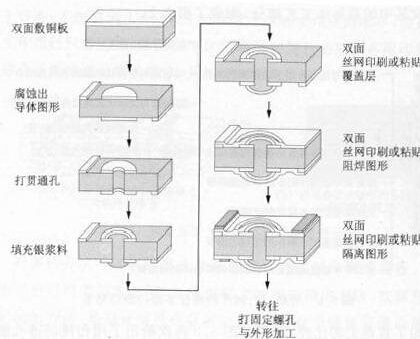

对双面印制线路板的贯穿孔，不必镀铜的方式实现两面电路的连通，而是接纳往贯穿孔中添补银浆料的方式，也可以或许降落双面印制线路板的本钱。详细的工艺进程表示图示于图4. 88 。这类方式通俗用于双面敷铜的通俗酚醛树脂纸板。该方式起首将双面敷铜的通俗酚醛树脂纸板停止外表洁净处置，接着在其两面用丝网印刷法印制抗蚀图形，经侵蚀后构成导体图形，去掉抗蚀层后打贯穿孔，而后往孔内添补银浆料。为了使银浆料可以或许与两面的导体图形杰出打仗，银浆料该当鼓出贯穿孔，并且在鼓出局部的银浆料图形的直径大于贯穿孔的孔径。为了反对银离子迁徙，在银浆料鼓出局部的外表经由过程丝网印刷加盖一层笼盖层。继而，再在两面丝网印刷阻焊图形、断绝图形，冲压或钻出牢固印制电路板的螺孔，加工形状。后经由过程查验，银浆料添补贯穿孔的双面印制线路板就建造实现了。

银浆料添补通孔工艺

通俗说来，因为基材的缘由这类银浆料添补贯穿孔的双面印制线路板不合适用于高靠得住电路。别的，因为银浆猜中除导电物资外，另有大批不导电的资料，是以银浆料的导电机能不如铜箔的导电机能好，也该当提请读者注重。
