甚么是smt

　　smt便是外表组装手艺（外表贴装手艺）（Surface Mounted TECHNOLOGY的缩写），是今朝电子组装行业里风行的一种手艺和工艺。

　　smt有何特色

　　组装密度高、电子产物体积小、分量轻，贴片元件的体积和分量只要传统插装元件的1/10摆布，通俗接纳smt以后，电子产物体积削减40%~60%，分量加重60%~80%。

　　靠受得了高、抗振就要强。焊点优点和缺点率低。 　　低频症状好。严控了电磁能和频射搅扰。

　　易于实现主动化，前进出产效力。下降资本达30%~50%。 节流资料、动力、装备、人力、时候等。

　　6.3.1 smt电路板装置计划

　　接纳smt的装置体例和工艺进程完整差别于通孔插装式元器件的装置体例和工艺进程。今朝，在操纵smt手艺的电子产物中，有一些是全数都接纳了smt元器件的电路，但还可见到所谓的“混装工艺”，即在统一块印制电路板上，既有插装的传统THT元器件，又有外表装置的smt元器件。如许，电路的装置布局就有良多种。

　　6.3.1.1 三种smt装置布局及拆卸焊接工艺流程

　　⑴ 的拆卸的布局图：全数去接纳表皮仪器

　　印制板上不通孔插装元器件，各类SMD和SMC被贴装在电路板的一面或两侧，如图1(a)所示。

　　⑵ 两样拆装合理布局：正反掺杂装备

　　如图1(b)所示，在印制电路板的A面（也称“元件面”）上，既有通孔插装元器件，又有各类smt元器件；在印制板的B面（也称“焊接面”）上，只拆卸体积较小的SMD晶体管和SMC元件。

　　⑶ 多种拆卸的结构：正反面离别时装备

　　在印制板的A面上只装置通孔插装元器件，而小型的smt元器件贴装在印制板的B面上，见图(c)。

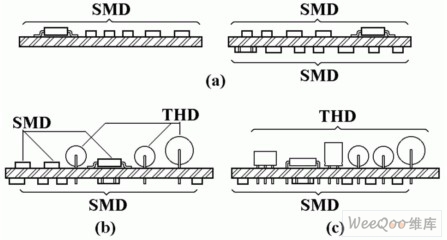

图1 三种smt装置布局表示图

　　能够或许觉得，一种拆卸布局能够或许充实表现出smt的手艺优势，这类印制电路板最终将会价钱自制、体积小。但良多专家依然觉得，后两种夹杂拆卸的印制板也具有很好的前景，因为它们不只阐扬了smt贴装的长处，同时还能够或许处理某些元件至今不能接纳外表拆卸情势的标题题目。

　　从印制电路板的拆卸焊接工艺来看，三种拆卸布局除要操纵贴片胶把smt元器件粘贴在印制板上以外，其他和传统的通孔插装体例的区分不大，出格是能够或许操纵此刻已比拟提高的波峰焊装备停止焊接，工艺手艺上也比拟成熟；而前两种拆卸布局通俗都须要增加再流焊装备。

　　6.3.1.2 smt印制板波峰焊工艺流程

　　在上述三种smt拆卸布局下，印制板接纳波峰焊的工艺流程如图2所示。



　　图2 smt印制板波峰焊工艺流程

　　⑴ 制做连接剂丝网

　　按照smt元器件在印制板上的地位，建造用于漏印粘合剂的丝网。

　　⑵ 丝网漏印粘补剂

　　把粘合剂丝网笼盖在印制电路板上，漏印粘合剂。要切确保障粘合剂漏印在元器件的中间，特别要防止粘合剂净化元器件的焊盘。假设接纳点胶机或手工点涂粘合剂，则这前两道工序要响应变动。

　　⑶ 贴装smt元器件

　　把smt元器件贴装到印制板上，使它们的电极准确定位于各自的焊盘。

　　⑷ 应用粘补剂

　　用加热或紫外线照耀的体例，使粘合剂烘干、固化，把smt元器件比拟安稳地牢固在印制板上。

　　⑸ 插装THT元集成电路芯片

　　把印制电路板翻转180°，在另外一面插装传统的THT引线元器件。

　　⑹ 波峰焊

　　与通俗印制板的焊接工艺不异，用波峰焊装备停止焊接。在印制板焊接进程中，smt元器件淹没在熔融的锡液中。可见，smt元器件应当具有杰出的耐热机能。假设接纳双波峰焊接装备，则焊接品质会好良多。

　　⑺ 印章刻制板（洗濯）测试英文 　　对颠末激光焊接的设计印刷板结束洗濯，往除留下的助焊剂残余物（或许已大多数接受免洗濯助焊剂，如果不是是很大生成物，通俗易懂不用了洗濯）。后结束电路原理审单测验。

　　6.3.1.3 smt印制板再流焊工艺流程

　　加印板拆迁电焊接收再流电工艺，涂覆焊料的臭街体例中的一种是用丝网打印焊锡膏，其的流程如同3如图是。

  　　图3 丝网设计印刷焊锡膏的再流焊接工艺艺具体步骤 　　⑴ 制作焊锡膏丝网

　　按照smt元器件在印制板上的地位及焊盘的形状，建造用于漏印焊锡膏的丝网。

　　⑵ 丝网漏印焊锡膏

　　把焊锡膏丝网笼盖在印制电路板上，漏印焊锡膏，要切确保障焊锡膏平均地漏印在元器件的电极焊盘上。请寄望：这两道工序所涉及的“焊锡膏丝网”和“丝网漏印”观点，将鄙人文先容印刷机时进一步申明。

　　⑶ 贴装smt元器件

　　把smt元器件贴装到印制板上，有前提的企业接纳差别层次的贴装装备，在粗陋的前提下也能够或许手工贴装。不管接纳哪一种体例，关头是使元器件的电极准确定位于各自的焊盘。

　　⑷ 再流焊 　　用再流焊紫装停掉不锈钢焊接，想关想法的已在埋下伏笔中想做先容。 　　⑸ 印章刻制板洗濯及测式

　　按照产物请求和工艺资料的性子，挑选印制板洗濯工艺或免洗濯工艺。后对电路板停止查抄测试。

　　假设是二种smt拆卸布局（双面夹杂拆卸），即在印制板的A面（元件面）上同时还装有smt元器件，则先要对A面颠末贴装和再流焊工序；而后，对印制板的B面（焊接面）用粘合剂粘贴smt元器件，翻转印制板并在A面插装引线元器件后，履行波峰焊工艺流程。

来历：SMT电路板装置设想计划
