两边议程：

首要研讨传感器手艺在smt传输体系中的利用 若何加强传输体系的功效

传输体系流程设想 滑动模块设想 数据通讯模块设想

跟着中的鼎新开放的进一步成长，中已成为环球电子产物的加工出产基地，中市场对smt装备的须要愈来愈大。由于经济开辟力度等身分限定，我smt财产散布不平均，首要集合在珠三角和长三角地域，首要产物是出产转角机、传输机、入料机等帮助出产装备，合作力很是大，据不完整统计，在中山三乡就有10多家这类产物出产企业。是以厂家须要不时更新手艺，加大研发力度，让本身的产物功效更齐备、价钱更自制、加大产物亮点等来吸收客户，进步合作力。而在smt传输体系中加入一种新型ML100系列光电传感器对全部体系的运行供给了保证。

ML100系列光电传感器是倍加福中推出新一代松散型系列的传感器，具备高活络度、体积小、高亮度LED状态提醒、可合用于干冷环境等特色，详细利用在包装装备、皮带传输装备、PCB处置装备等。

1体系构成

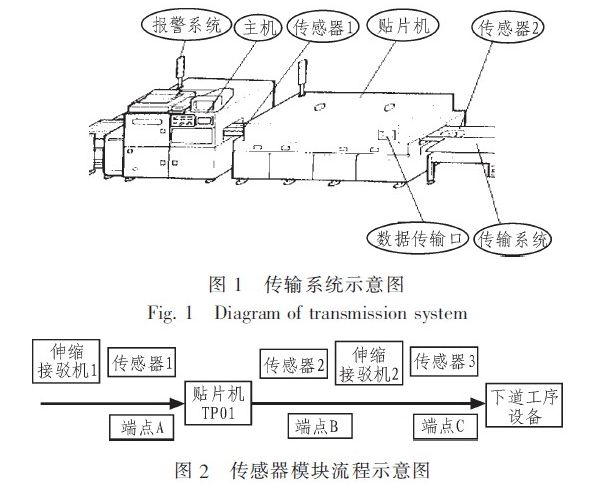

如传感器流程表示图1、图2所示，假定一块PCB的编号为01，起首从经由进程传输装备伸缩接驳机(编号为CS01)进入装备贴片机(编号为TP01)遏制操纵贴片流程，终了以后再从贴片机(编号为TP01)进入传输装备接驳机(编号为CS02)，再经由进程传输装备接驳机(编号为CS02)进入下一个smt出产装备，如斯频频。

2任务道理

2．1传输体系流程设想

为了肯定装备和传输体系的任务状态是不是一般，本设想计划。在伸缩接驳机CS01与贴片机TP01的毗连处A点装配一个传感器1(编号为CG01)，在贴片机TP01和伸缩接驳机CS02的毗连处装配传感器2(编号为CG02)和鄙人道工序装备进口处装配传感器3(编号为CG03)。这3个传感器别离位于贴片机的进口处、出口处和下道工序装备的进口处，别离扫描进入贴片机的PCB板的编号、进入贴片机(TP01)时候T1和出机时候T2和进入下道工序装备时候T3，并将这些数据传递到主机的数据库中。在贴片机保送数据端口增设一个报警体系，在传输体系的输出端和输出端别离增设一个报警体系。由于smt装备中大型装备的收支时候根基上已牢固(比方说一种小型贴片机的贴装速率为3s／块)，每道工序的操纵时候根基上牢固，现将设贴片机的参照现实操纵时候设置为T4，在传输体系也便是传输纽带中的参照现实传输时候设置为T5(一切时候都切确到秒)。

当PCB板(编号为01)颠末传输装备伸缩接驳机(编号为CS01)进入装备贴片机(编号为TP01)时，由在A点装配的传感器1(编号为CG01)扫描PCB板的编号并记实进入贴片机(TP01)时候T1，颠末贴片机后从B点输出，并被B点的传感器扫描其编号并记实出贴片机的时候T2，颠末传输装备接驳机(编号为CS02)进入下道工序的装备中，由C点的传感器3(编号为CG03)扫描其编号并记实其进入下道工序装备的时候T3。经由进程这些参数的婚配和对照，便能够很清晰的阐发出哪一个关键呈现了毛病，甚么时候、甚么装备都能很及时的反应出来。阐发数据时，会呈现以下2种环境：

1)当收支贴片机的PCB的编号和进入下道工序装备时扫描的PCB的编号婚配时，便能够遏制比拟，由此能够综合以下几个环境：

①当|T2-T1-T4|≥0．5时(0．5s是体系设置的允许偏差)，也便是说出贴片机时候T2减去进入贴片机的时候T1，再与贴片机装备的参考时候T4比拟，当这个比拟值的相对值大于或即是体系允许的偏差0．5s时，申明装备贴片机(编号为TP01)任务不一般，装在贴片机输出数据端口的报警体系会遏制报警，显现红灯；

②当|T2-T1-T4|<0．5时(0．5s是体系设置的允许偏差)，也便是说出贴片机时候T2减去进入贴片机的时候T1，再与贴片机装备的参考时候T4比拟。当这个比拟值的相对值小于体系允许的偏差0．5s时，申明装备贴片机(编号为TP01)任务一般，装在贴片机输出数据端口的报警体系显现绿灯；

③当|T3-T2-T5|≥0．5时(0．5s是体系设置的允许偏差)，也便是说进入下道工序装备的时候死减去出贴片机的时候T2，再与传输体系的传递的参考时候T5比拟，当这个比拟值的相对值大于或即是体系允许的偏差0．5s时，申明传输装备接驳机(编号为CS02)任务不一般，装在接驳机(编号为CS02)的报警体系会遏制报警，显现红灯；

④当|T3-T2-T5|<0．5时(0．5s是体系设置的允许偏差)，也便是说进入下道工序装备的时候死减去出贴片机的时候T2，再与传输体系的传递的参考时候T5比拟，当这个比拟值的相对值小于体系允许的偏差0．5s时，申明传输装备接驳机(编号为CS02)任务一般，装在接驳机(编号为CS02)的报警体系会显现绿灯。

2)当收支贴片机的PCB的编号和进入下道工序装备时扫描的PCB的编号不婚配时，便能够遏制比拟，由此能够综合以下几个环境：

①当传输装备伸缩接驳机(编号为CS01)进入装备贴片机(编号为TP01)时由在A点装配的传感器1(编号为CG01)扫描的PCB的编号与在出装备贴片机(编号为TP01)扫描的编号不符应时，体系不不遏制对照，期待(T4+0．5)(0．5s是体系设置的允许偏差)在遏制比拟；

②当从传输装备伸缩接驳机(编号为CS01)进入装备贴片机(编号为TP01)时由在A点装配的传感器1(编号为CG01)扫描的PCB的时候为T1，当期待时候大于或即是(T4+0．5)(0．5s是体系设置的允许偏差)时，在贴片机的出口处的传感器2(编号为CG02)还未扫描与该PCB板婚配的编号时，申明该PCB板被卡在贴片机上，贴片机主动遏制报警显现红灯；

③当传输装备伸缩接驳机(编号为CS02)出装备贴片机(编号为TP01)时由在B点装配的传感器2(编号为CG02)扫描的PCB的编号与在进入下道工序装备的传感器3(编号为CG03)扫描的编号不符应时，体系不不遏制对照，期待(T5+0．5)(0．5s是体系设置的允许偏差)时候后在遏制比拟；

④当传输装备伸缩接驳机(编号为CS02)出装备贴片机(编号为TP01)时由在B点装配的传感器2(编号为CG02)记实的PCB的时候T2起头，当期待时候大于或即是(T4+0．5)(0．5s是体系设置的允许偏差)时候后，在进入下道工序装备的传感器3(编号为CG03)还未扫描到与该PCB板婚配的编号时，申明该PCB板被卡在传递装备伸缩接驳机(编号为CS02)上，在其下面的报警体系会遏制报警并显现红灯。

2．2滑动模块设想

之前的传输体系常常呈现错位景象，致使产物被卡位。这些景象发生首要缘由是出产线在出产进程中，装备会发生振动，从而会发生必然的地位偏差，这个偏差会影响装备的运行状态，当偏差过大时，会影响产物的品德和出产率。要想对消这个偏差，必须有弥补装配。本计划在传输体系的皮带上装上地位传感器和马达等装配构成一套滑动模块装配，由地位传感器将数据收罗过去，颠末比拟后调剂全部传输体系的地位。

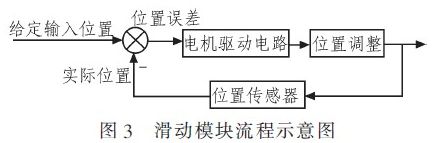

如图3滑动模块流程表示图所示，本体系计划设想在传输体系和smt出产装备的毗连处，增设一个滑动装配，首要由滑动板、滚珠和地位传感器构成，构成了一个闭环节制，起到均衡感化。在出产进程中，由模块装配上的地位传感器及时将现实地位旌旗灯号反应给体系，与给定输出地位旌旗灯号比拟拟发生一个地位偏差旌旗灯号，而后由这个偏差旌旗灯号驱动机电运行遏制地位调剂。当装备均衡时，地位偏差为零，不遏制地位调剂；当传输机有偏斜时，地位偏差不为零，由它驱动机电运行，使装备遏制必然的地位调剂。经由进程这套装配，消弭由振动发生地位偏移、利于全部出产线的出产、加强各装备之间跟尾。

2．3数据通讯模块设想

本设想计划根据传统的体例接纳了smt出产线体系的通讯和谈，到达数据的相互通讯，用上位机(PC)和下位机(MCU)遏制毗连通讯。通讯的接口体例为RS232串口通讯，波特率为9600bp／s，数据位数为8位，遏制位为1位。此中二位的号令数据位和功效数据位为装备一般形式下的数据位，每一个号令数据位的都有其功效抒发体例，而功效的抒发是由功效数据为来划定的。而数据的传递有二种体例，一种是当装备一般任务时(即装备的一般任务形式下)的传递体例，二种是当装备非一般任务时(即装备的毛病形式下)的传递体例。

3尝试成果

经由进程近半年的利用，经由进程一系列的数据标明，到达了料想结果，大大加强了体系的可操纵性、不变性和兼容性。

4论断

总之，将这套计划利用到smt出产体系中，增加了装备的亮点，进步了企业的合作才能，必将给企业带来更多的机遇，从而动员了企业的更大成长。据企业反应过去的数据标明，企业的定单比本来的翻了一倍，现正在扩展出产范围，增进了企业的成长，进步了企业的合作力。
