【摘 要】文章经由进程对一种规划中有盲孔设想，且单PCS FR-4尺寸比铝基要小的单面三层铝基板停止建造研讨，经由进程阐发设想与工艺建造难点，重点对流程设想、板厚节制、层压对位东西与体例等工艺建造难点停止研讨，找出了工艺难点的有用设想与处置体例；胜利开辟出了此款产物，各项品德目标与相信度均知足客户请求。

    【关头词】单侧二三层铝的基板;埋孔;单PCS FR-4比铝基小

    一、媒介

    铝基板由于具有杰出的散热机能，在LED照明、电器、汽车等行业中的利用日益普遍，其规划也由初期的单面板，成长出了单面双层、单面多层、双面夹芯、多层夹芯、硬板+铝基板、软板+铝基板等多种规划，之前很少有导通孔设想，此刻不唯一导通孔，更有些设想了盲埋孔;这些都请求从业者实时变更功课体例，调剂体例，本文论述的便是一款利用于汽车板中的单面三层盲孔铝基板建造工艺，供业内同业交换切磋。

    二、产物设想信息

    2.1 结果发展规划

    2.2 重突破点描绘

    1） L1-L2层之间设想有盲孔，厚度10um，此设想限定了FR-4的流程只能先做L2-3层，而后再压PP与铜箔后做L1层；

    2）L1/L2/L3层铜厚35-40um，而该板有通孔及盲孔设想，必须走电镀流程，是以开料时的铜厚挑选，及减铜前提须做好节制；

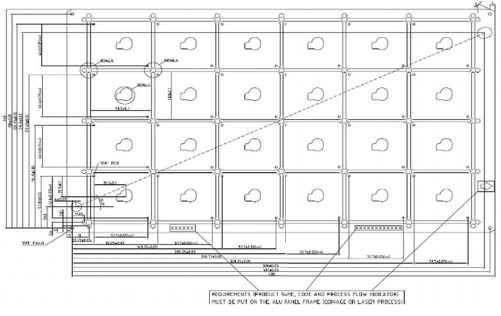

    3）L1-L2层物质层請求64-100um，L2-3层间物质层請求50um，L3层与铝范围内为导电胶，总板厚1.8+/-0.05mm，须要选定适重量的物质层；     4）来货SET上NPTH孔到孔间隔时间公役+/-0.05mm，对钻机准确度申请较高，且压合后的涨缩须有节制很是准确；     5）走货SET的FR-4单PCS间无毗连位，且NPTH孔也与铝基上的之间大，单PCS与铝基压合，对位公役+/-0.1mm，不可铆合及用举例销钉标记法压合，须走上合适的知识；

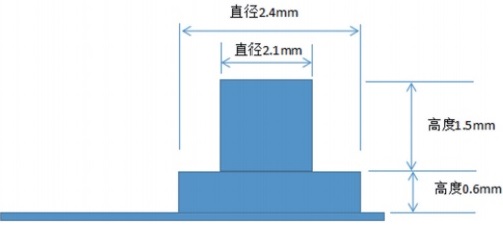

    6）有沉头孔设想，高低直径差别较小，需测试找出适合的切削角度，而在NPTH孔上再沉头，且对深度有请求，在不做粉碎性测试的环境下没法间接丈量与监控深度，如图3、图4所示。

    三、建造及手艺攻关进程

    3.1流程设想

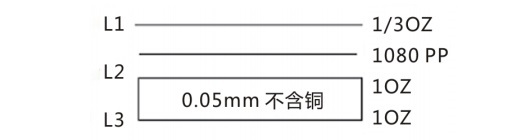

    3.1.1  L2-3层认识自己用1OZ底铜芯板，如图已知5，已完成L2层输电线路后，选1/3 OZ铜箔中止压合，压合后先将L1层的1/3 OZ减铜至6-8um，后来用干膜无球L1层，再将L3层由1OZ减铜至6-8um。

    3.1.2 盛产步奏

    FR-4：开料→L2/3层内层线路→酸性蚀刻→AOI→压合→铣边→L1层减铜→贴干膜L1层→减铜L3层→激光钻孔→机械钻孔→沉铜板电→加厚铜→外层线路→酸性蚀刻→外层AOI→阻焊→字符→沉金→假贴导电胶

    铝基：切料→打孔→线路图→蚀刻铝面标识符→贴挡拆膜→沉头→锣样式→撕挡拆膜     干流程：压合→測試→FQC→FQA→纸盒包装     3.2  L1-L2层一个试压认同1080 65%的PP压合，压合后薄片量测的层厚只需61.24-63.14um，研究生调剂为1080 69%后的层厚74-79 um。     3.3  NPTH孔到孔每隔     1）铲屎官恳请如图所示6。

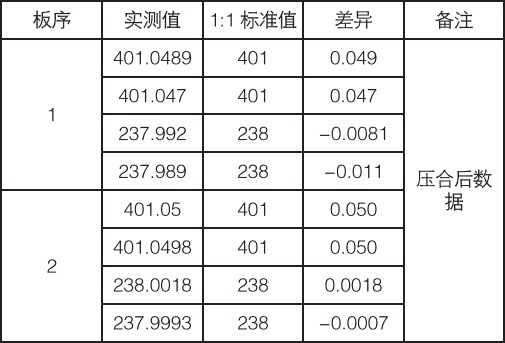

    2）两次试做时蜂窝铝板按1：1打孔，压合后NPTH孔到孔区间勘界统计数据。     从图7、图8的勘界数据信息看下，控制不了是长边仍是短边，牵着外形尺寸增加，涨缩越较着，需研究生调剂挽回弹性系数。

    3）铝塑板打孔耗时边预补+4.5%%，短边+4%%，压合后NPTH孔到孔时间间隔精确测量数据源，见图9。

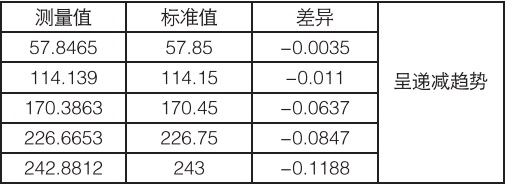

    调济拟补标准值前板子呈缩的趋近，这段时间无论是若何调济挖孔程式和钻机可靠性强，精密度都无发知足企业的公役申请，而在调济后，减到了板涨缩的影向，只需抓好钻机的大多数保养和保护性，在机械装备RUN OUT适合自己申请(浅显易懂≤15um)的工作环境下，NPTH孔到孔每隔便才能知足公役申请。     3.4 层压对位体例

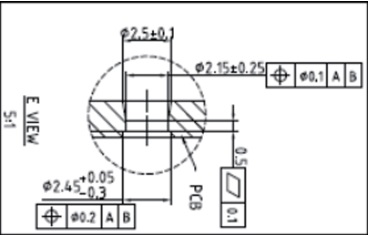

    1）设想公用PIN钉以下图10，先取一块0.3mm的FR-4板，按此料号的孔位只钻2.45mm的孔，而后将PIN钉用双眼前牢固在板上，建造成一个公用对位钉床。

    2）将假贴了纯胶膜且锣成单PCS的FR-4板套在PIN上，一阵板套完后再把铝塑板套在PIN上。     3）以上三者套好后十路过假贴机，当FR-4与铝基假贴顺利完成后，共公对位钉床便可拿出适用于下一大块板的FR-4与铝基对位。

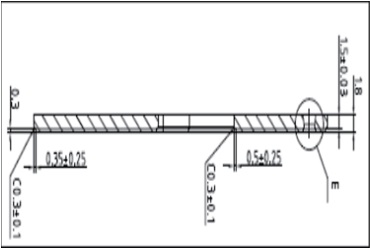

    3.5 主人对沉头孔深度有请求，而在孔上再沉头没法测深度，为改良此题目，程式设想时在板边先做8个沉头孔(未钻孔，直径同板内设想)，待板边沉头孔深度，直径确认OK后再沉板内的孔。

    四、进程中非常处置环境

    产品洗濯时盲孔的地区金面脱色考题。

    1）食品板在的情况线以平常数率3m/min洗濯后，盲孔各地的金面空气氧化不容乐观，将数率低于1.5m/min仍那就没法降服。     2）烘烤120℃/30min后以1.5m/min操作过程度线，金面氧化反应。     3）用氨水冲洗金面后以1.5m/min工作度线，金面脱色。     4） 点窜课程过程，FR-4压合前普遍过前应急处置，压合后而且其他程度较线，所产出的板无氧化物。     经途守护进程这些层别实验报告得悉，在未改步奏前，因包装材料板厚达1.8mm，板子收到的发热量多，通俗易懂阶段线的吹烘干阶段机不上我们要除盲孔内的土壤含水量，而在压合前，板厚只需约0.3mm，过阶段线时盲孔内的土壤含水量才能烘干阶段机，后生产工艺当你不再打战水的情况下会情况钝化标题。

    五、竣事语

    有盲孔设想、且单PCS FR-4尺寸比铝基要小的单面三层门路铝基板作为一种新的规划，能知足客户布线、散热、绝缘等各方面的请求，本文连系金属基板的一些流程特征，经由进程不时优化和摸索，总结了此类板的建造体例，供行业同仁参考。
