一、标题的缘由



    跟着PCB建造精度的不时进步，PCB上的过孔愈来愈小。对机器钻孔量产板来说，0.3mm直径过孔已经是常态，0.25mm和0.15mm也也不足为奇。随团外径大幅度降低出来的，是挥之不想的过孔孔塞。圆孔被塞后的板子经孔化塑胶电镀后，一般将断而未断，电测没办法将基测出，后流入了老客端，经超低温焊接生产热打击网络谣言甚至拆卸后灵活运用中才东窗案发。于此才真的捡查，无可挽回了！



    如果是能从生产注意事项动手拆装，对还可以再次有孔塞的环节逐步放肆，主要是防止孔塞异常情况现象的再次有，将是个人品德改进处理的佳门路。属于自己即企图从注意事项上简答其他孔塞的基理，并总结出其他管用的放肆方法，以主要是防止或减少孔塞异常情况现象的再次有。



二、各工步孔塞缺陷的阐发



    尽人皆知，PCB建造与孔处置相干的工序有钻孔、除胶、沉铜、整板电镀、图形转移、图形电镀几大工序，是以决议了发生孔塞也是这几个工序，上面一一先容之。



    2.1钻孔

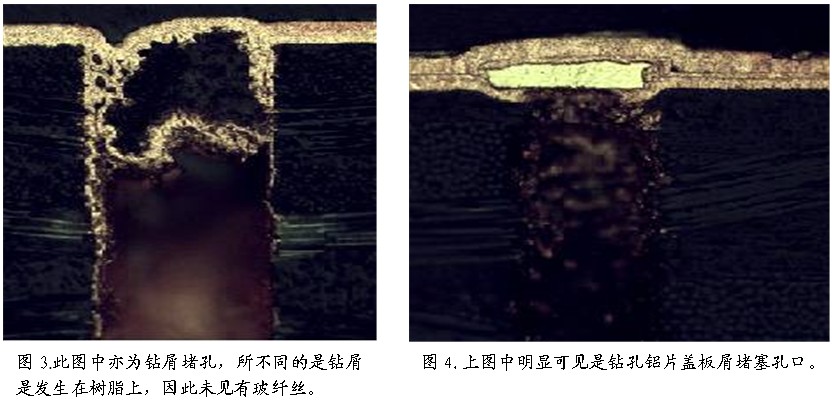

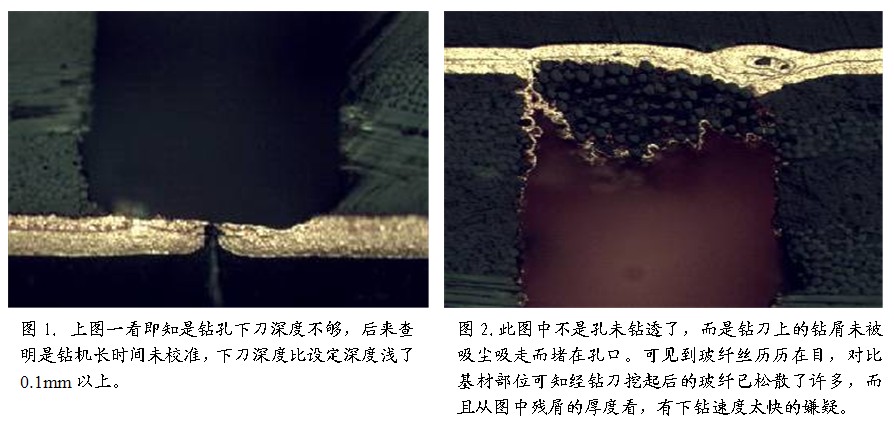

    打孔造成的孔塞关键性有下类三类，什物切成片构造下类。

\



总结范文



    固然有人为钻孔呜不平。但实事务实讲，钻孔还是孔塞不良的首要发生工序之一，据笔者作的一次统计阐发，发明竟有35%的孔无铜竟来自钻孔致使的孔塞不良。是以钻孔的管控是孔塞不良管控的重点.自己觉得，以下几方面是首要管控点：



   1.根据实验成果，而不是以传统的门徒带门徒式的经历确认公道的钻孔参数（以下刀太快则轻易孔塞）；



   2.按期调校钻机；



   3.保障吸尘结果；

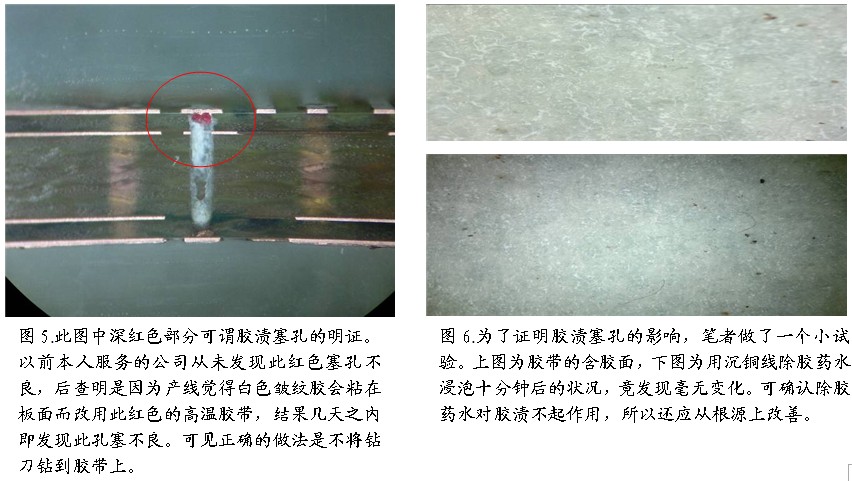

   4.要领会是钻刀钻在胶带上才将胶渍带入孔内的，而不是胶带自身沾到孔内的。是以，任什么时辰候都不应将钻刀钻到胶带上；



   5.制定有用的断钻刀检测办法；



   6.不少出产厂商在钻孔落后行一次高压氛围除尘机吹孔除尘处置，能够推行利用；



   7.沉铜前往毛刺工序应有超声波水洗及高压水洗（压力50KG/CM2以上），等等。

   ............

来历：PCB孔塞机理研讨及有用节制
