咱们料想中的完全 PCB 凡是都是规整的矩形形状。固然大大都设想确切是矩形的，可是良多设想都须要不法则形状的电路板，而这类形状常常不太轻易设想。本文先容了若何设想不法则形状的 PCB。

此刻，PCB 的尺寸在不时削减，而电路板中的功效也愈来愈多，再加上时钟速率的进步，设想也就变得越发庞杂了。那末，让咱们来看看该若何处置形状更加庞杂的电路板。

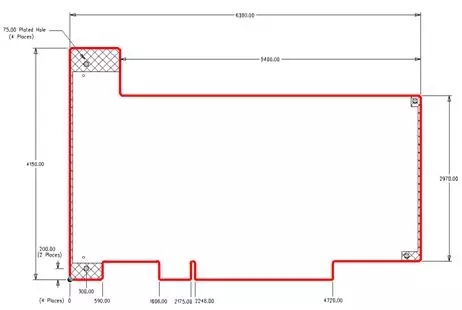

如图 1 所示，简略 PCI 电路板形状能够或许或许很轻易地在大大都 EDA Layout 东西中遏制成立。

图 1：罕见 PCI 电路板的形状。

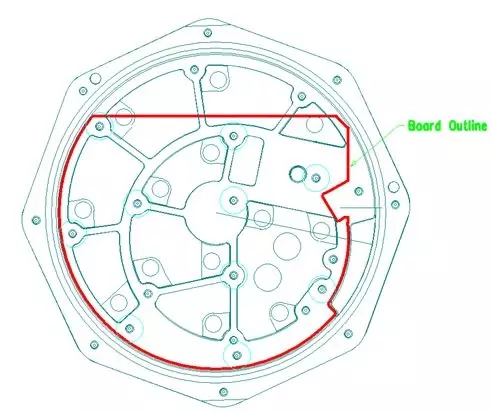

可是，当电路板形状须要顺应具备高度限定的庞杂外壳时，对 PCB 设想职员来讲就没那末轻易了，因为这些东西中的功效与机器 CAD 体系的功效并不一样。图 2 中所示的庞杂电路板首要用于防爆外壳，是以遭到诸多机器限定。想要在 EDA 东西中重修此信息能够或许或许须要很长时候并且并不具备效果。因为，机器工程师很有能够或许或许已成立了 PCB 设想职员所需的外壳、电路板形状、装置孔地位和高度限定。

图 2：在本示例中，必须按照特定的机器标准设想 PCB，以便其能放入防爆容器中。

因为电路板中存在弧度和半径，是以即便电路板形状并不庞杂（如图 3 中所示），重修时候也能够或许或许比预期时候要长。

图 3：设想多个弧度和差别的半径曲线能够或许或许须要很长时候。

这些仅仅是庞杂电路板形状的几个例子。可是，从现今的花费类电子产物中，您会诧异地发明有良多工程都试图在一个小型封装中加入一切的功效，而这个封装并不老是矩形的。您先想到的应当是智妙手机和平板电脑，但实在另有良多近似的例子。

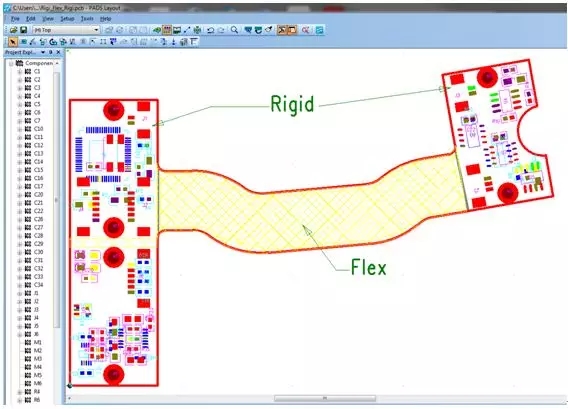

若是您返还租来的汽车，那末能够或许或许能够或许或许看到办事员用手持扫描仪读取汽车信息，而后与办公室遏制无线通讯。该装备还毗连了用于立即收条打印的热敏打印机。现实上，一切这些装备都接纳刚性/柔性电路板（图 4），此中传统的 PCB 电路板与柔性印刷电路互连，以便能够或许或许折叠成小空间。

图 4：刚性/柔性电路板允许大限定地操纵可用空间。

那末，题目是“若何将已界说的机器工程标准导入到 PCB 设想东西中呢？”在机器图纸中复用这些数据能够或许或许消弭反复任务，更首要的是还能够或许或许消弭报酬毛病。

咱们能够或许或许利用DXF、IDF 或 ProSTEP 格局将一切信息导入到 PCB Layout 软件中，从而处置此题目。如许做既能够或许或许节流大批时候，还能够或许或许消弭能够或许或许呈现的报酬毛病。接上去，咱们将一一领会这些格局。
图形互换格局 — DXF

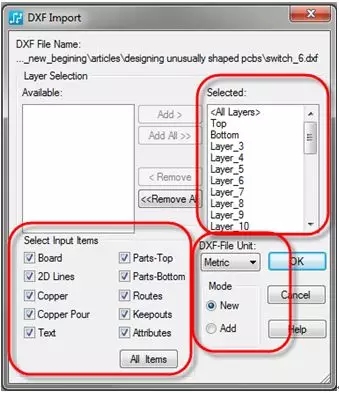

DXF是一种相沿时候久、利用为普遍的格局，首要经由进程电子体例在机器和 PCB 设想域之间互换数据。AutoCAD 在 20 世纪 80 年月初将其开辟出来。这类格局首要用于二维数据互换。大大都 PCB 东西供给商都撑持此格局，而它确切也简化了数据互换。DXF 导入/导出须要额定的功效来节制将在互换进程中利用的层、差别实体和单位。图 5 便是利用 Mentor Graphics 的 PADS 东西以 DXF 格局导入很是庞杂的电路板形状的一个示例：

图 5：PCB 设想东西（如这里先容的 PADS）须要能够或许或许利用 DXF 格局节制所需的各类参数。

几年前，三维功效起头呈此刻 PCB 东西中，因而须要一种能在机器和 PCB 东西之间通报三维数据的格局。由此，Mentor Graphics 开辟出了 IDF 格局，随后该格局被普遍用于在 PCB 和机器东西之间传输电路板和元器件信息。

固然 DXF 格局包罗电路板尺寸和厚度，可是 IDF 格局利用元件的 X 和 Y 地位、元件位号和元件的 Z 轴高度。这类格局大大改良了在三维视图中可视化 PCB 的功效。IDF 文件中能够或许或许还会归入有关禁布区的其余信息，比方电路板顶部和底部的高度限定。

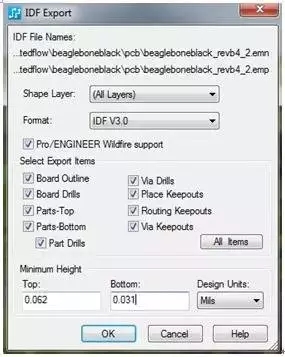

网络体系需用才能可能可能以与 DXF 性能参数使用矩阵合同的体例，来放肆 IDF 文件格式上包罗的短信内容，下图 6 中均示。倘若部分元器材不相对高度短信，IDF 读取才能可能可能在创立tcp连接中加强贫乏的短信。

图 6：能够或许或许在 PCB 设想东西（此示例为 PADS）中设置参数。

IDF 界面的另外一个长处是，任何一方都能够或许或许将元器件挪动到新地位或变动电路板形状，而后成立一个差别的 IDF 文件。这类体例的毛病谬误是，须要从头导入表现电路板和元器件变动的全部文件，并且在某些环境下，因为文件巨细能够或许或许须要很长时候。另外，很难经由进程新的 IDF 文件肯定遏制了哪些变动，出格是在较大的电路板上。IDF 的用户终可成立自界说剧本来肯定这些变动。
STEP 和 ProSTEP
为了更好地通报三维数据，设想职员都在寻觅一种改良体例，STEP 格局应运而生。STEP 格局能够或许或许通报电路板尺寸和元器件规划，但更首要的是，元器件不再是具备一个仅具备高度值的简略形状。STEP 元器件模子以三维情势对元件遏制了具体而庞杂的表现。电路板和元器件信息都能够或许或许在 PCB 和机器之间遏制通报。可是，依然不能够或许或许遏制跟踪变动的机制。

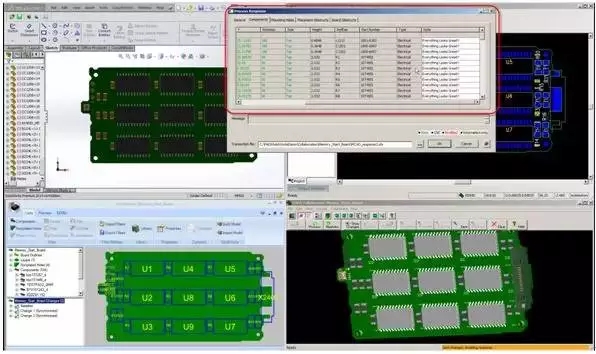

为了改良 STEP 文件互换，咱们引入了 ProSTEP 格局。这类格局可挪动与 IDF 和 STEP 不异的数据，并且具备很大的改良 – 它能够或许或许跟踪变动，也能够或许或许供给在学科原始体系中任务及在成立基准后查抄任何变动的功效。除查抄变动以外，PCB 和机器工程师还能够或许或许核准规划、电路板形状点窜中的一切或单个元器件变动。他们还能够或许或许提出差别的电路板尺寸或元器件地位倡议。这类经改良的相同在 ECAD 与机器组之间成立了一个之前从未存在的 ECO（工程变革单）（图 7）。

图 7：倡议变动、在原始东西上查抄变动、核准变动或提出差别倡议。

此刻，大大都 ECAD 和机器 CAD 体系都撑持利用 ProSTEP 格局来改良相同，从而节流大批时候并削减庞杂的电机设想能够或许或许带来的价格昂扬的毛病。更首要的是，工程师能够或许或许成立一个具备额定限定的庞杂电路板形状，而后经由进程电子体例通报此信息，以防止有人毛病地从头诠释电路板尺寸，从而到达节流时候的目标。
总结
若是您还不利用过这些 DXF、IDF、STEP 或 ProSTEP 数据格局互换信息，则您应查抄他们的利用环境。能够或许或许斟酌利用这类电子数据互换，遏制华侈时候来从头成立庞杂的电路板形状。
